Noritake Thin Cut Master ( Noritake超硬丸鋸切斷機 )

NCS - 2 / 150 型

NCS - 2 / 100 型

NCS - 2 / 65 型

NCS - 2 / 50 型


■

 特色：

*

五倍以上的切割速度 ( 與HSS比較之下 )。

*

不論何種鋼材均可切斷 ( 使用範圍SC~SUS304 )。

*

採用不重磨刀片，因此不需要磨刀刃。

*

採用薄斷面切割，提高了材料的利用率及切割能力。

*

提高了切割精度和切割面的品質。

*

採用高剛性技術，完全防止刀片的振動。

*

採用油霧潤滑的乾式切割，省力且節省資源，並改善了作業環境。

*

採用觸控式操作面板，提高操作的便利性。

■

 機床規格：

項目  \  型號

NCS-2/50

NCS-2/65

NCS-2/100

NCS-2/150

丸鋸片傳輸型式

搖臂式

丸鋸片

φ240 x t1.75mm

φ285 x t2.0mm

φ360 x t2.6mm

φ460 x t2.7mm

切割範圍

φ15~φ50mm

φ15~φ65mm

φ20~φ100mm

φ70~φ150mm

□15~□40mm

□15~□55mm

□20~□80mm

□70~□110mm

自動送料長度

最大500mm ( 可容許9999.99mm )

最大600mm ( 可容許9999.99mm )

材料夾具

垂直和水平夾具

丸鋸片驅動用
電動機

3.7/2.5kW
4/6P

5.5/3.7kW
4/6P

11/7.5kW
4/6P

11kW 6P
 變頻控制

油壓用電動機

1.5kW 4P

2.2kW 4P

固定長度送料
之驅動系統

交流電伺服機及球形螺絲

鋸片傳送
之驅動系統

油壓缸

油壓馬達及
球形螺絲

切削液

油霧潤滑切削

機器規格

H 1,500mm
W 1,050mm
L 6,350mm

H 1,650mm
W 1,400mm
L 6,650mm

H 1,760mm
W 1,900mm
L 6,650mm

H 1,800mm
W 1,950mm
L 6,850mm

機器大約重量

1,200kg

1,500kg

2,500kg

3,500kg


  KANEFUSA COLD SAW 標準規格表

■

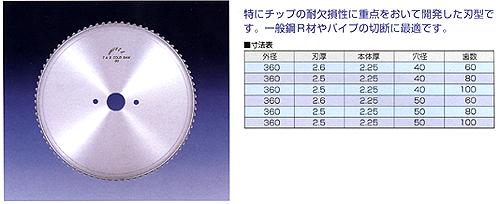

 TA-II   COLD SAW ：

■

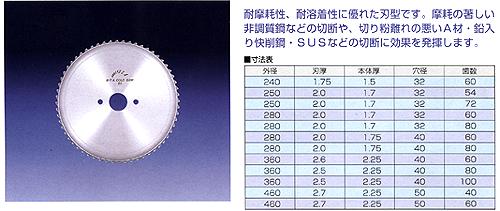

 S-TA   COLD SAW ：

■

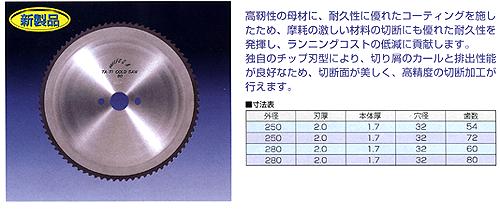

 TA-Ti   COLD SAW ：
